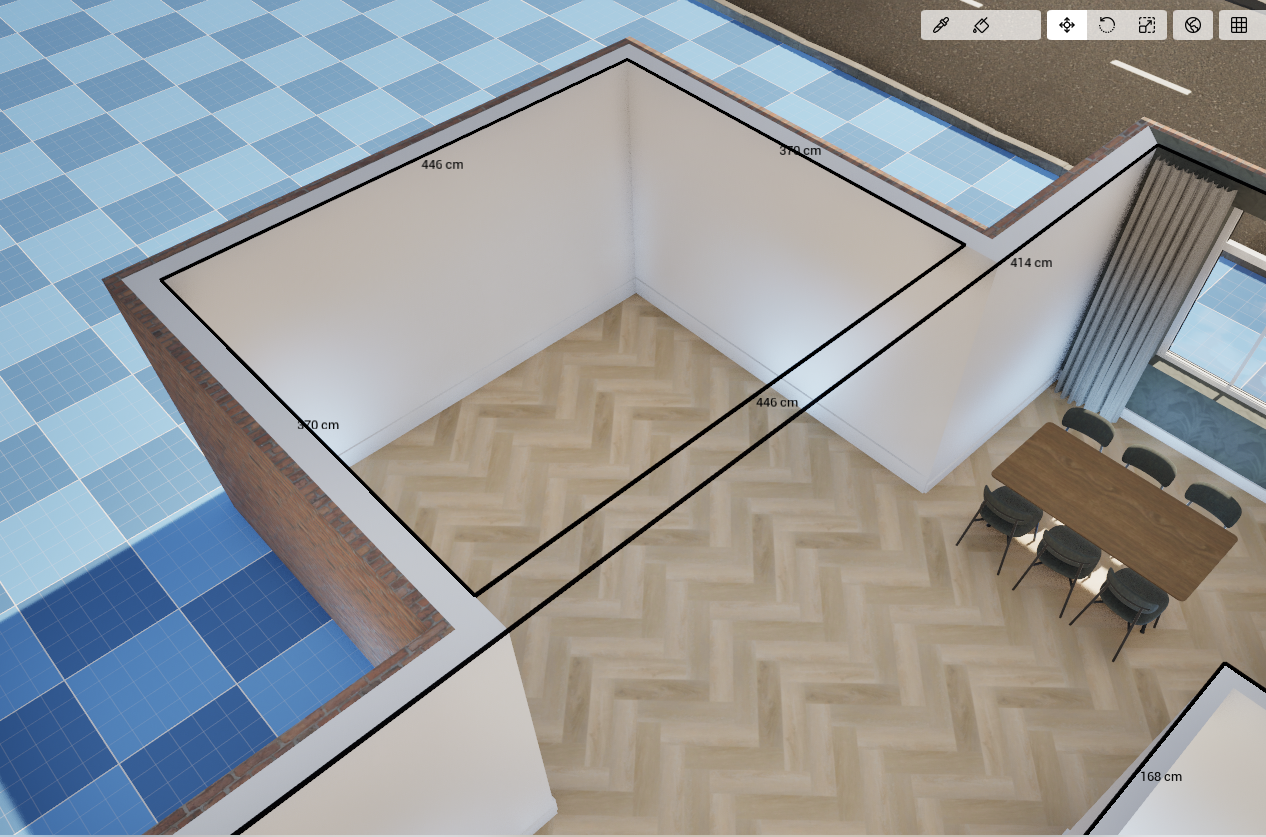

De beste manier om een erker/uitbouw te tekenen, zit in de splinemuur functionaliteit. Met de splinemuur kan je de erker/uitbouw namelijk direct mee tekenen.
Je kan ook de muur opknippen en dan de extra punten verplaatsen:
- Ga naar de tekenmodus
- Selecteer de muur waar de uitbouw in moet komen
-
Ga naar het rechtermenu.
-
Klik op de 'Start' knop bij ‘Start tekenen’.
-
Klik vervolgens op de 'Start' knop bij ‘Start splitsen’.
-
Houd de Ctrl-toets ingedrukt en klik met de linkermuisknop op de muur op de plekken waar je de splitsing wilt maken.
- Zet twee punten direct naast elkaar op beide locaties
- Klik vervolgens op de 'Stop' knop bij ‘Start splitsen’.
- Klik op 'Converteer bediening'
- Klik op 'Yes'
- Houd Shift ingedrukt en selecteer de twee binnenste punten
- Verplaats de punten
💡 Tip: Om de punten goed (haaks) uit te laten lijnen, kan je in het rechtermenu de locaties op de juiste assen gelijkzetten met de andere punten.
Er is een mogelijkheid om een voor gedefinieerde uitbouw toe te voegen. Dit werkt alleen met de voor gedefinieerde ruimtes. Het volgende stappenplan geeft aan hoe je dat doet;
- Ga naar de tekenmodus
- Ga naar 'Ruimtes'
- Sleep de 'U-vorm uitbouw met uitsnede' in de omgeving en laat de muis nog niet los
- Druk op 'R' op het toetsenbord om de uitbouw goed te oriënteren (indien nodig)

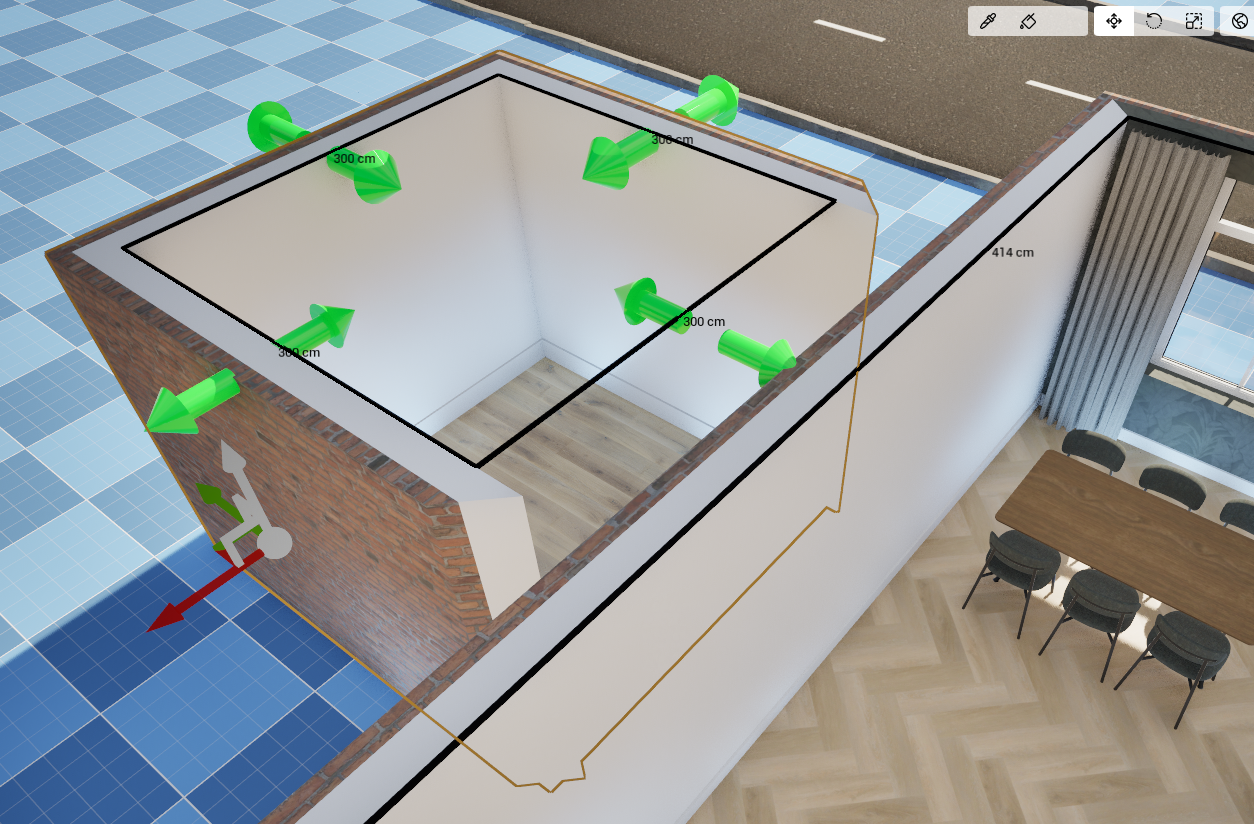

- Plaats de uitbouw naast de bestaande ruimte (vrij van de muren) en laat de muis los

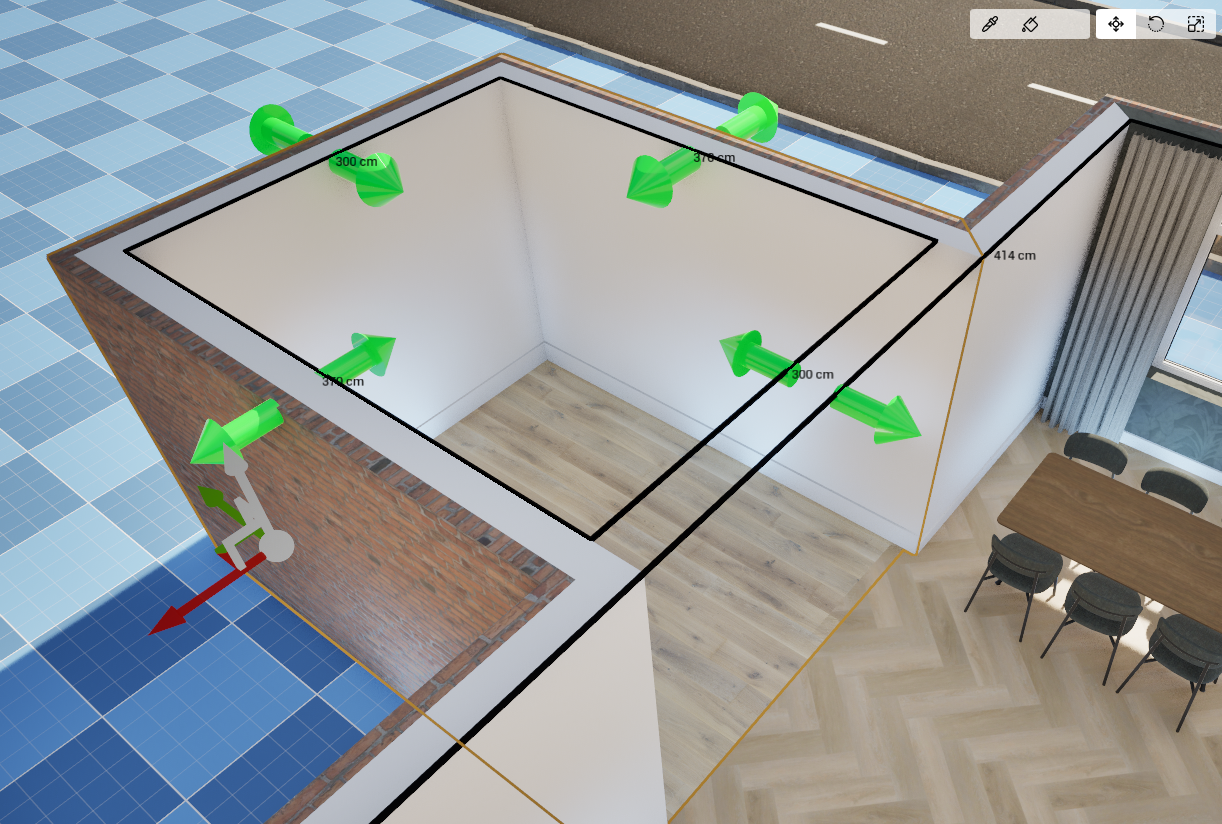

- Sleep de groene pijl van de open zijde tegen de bestaande muur aan
- Pas de maten aan naar wens door aan de andere pijlen te slepen
- Sleep je juiste vloer in de uitbouw zodat het netjes doorloopt
